CAD圖紙常見的輸出材質:

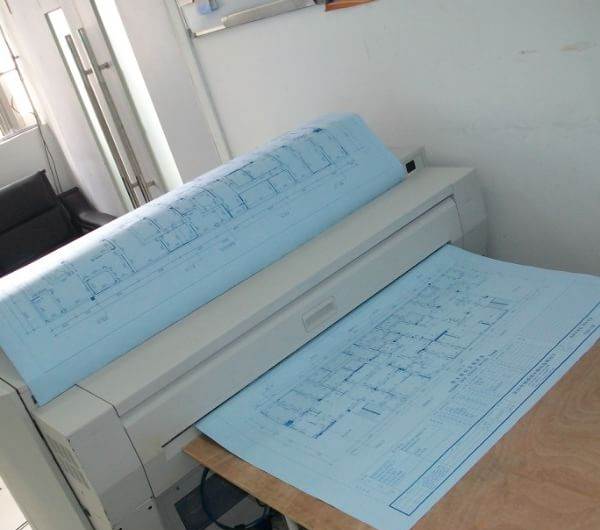

1、白圖通常是打印了工程白紙上,輸出方便,價格低;缺點是白圖在施工過程中很容易弄臟,折后成現皺紋,文字和曲線受損。2、藍圖:藍圖用途廣,工序復雜,是通過硫酸紙和曬圖機經過化學反應曬制出來的;這兩種圖紙材質在工程、裝修、裝飾上經常用到。還有一些特殊材質:1、噴繪彩色布圖:是用高清寫真機輸出到寫真布上噴制成彩色畫圖,一般用于路橋設計圖上;
2、噴繪彩色紙圖:同樣也是用高清寫真機輸出,是一種特種噴繪的白紙,上面可以打印彩色,一般用于投標書中的整幅或部分圖紙。
CAD圖紙輸出時設計人員應當注意:
1、圖紙內容不是太多時或圖上僅幾條線路圖時,可以直接將線的大小在CAD線寬軟件里直接控制,在輸出時線型直接用對象的線寬;
2、工程圖如果計劃輸出白圖時,線的類型和線寬可以分別不同用顏色來控制;在CAD打印窗口的打印樣式表里面修改和使用合適的寬度,白圖要求線的寬度不是太嚴格,只要打印出來能看清楚就可以。
3、藍圖要求CAD圖紙線的寬度有些高,因?yàn)樘m圖需要經過曬圖機二次加工曬制出來。線設置的特別細的時候,再經過曬圖機時線型和底圖區分不開,容易影響施工人員的誤解。廣州順捷興圖文廣告設計有限公司提醒廣大設計人員在曬制藍圖時,CAD圖紙中線的寬度不小于0.13MM。大型工程設計公司在設計圖紙時都有本公司的線寬說明,在輸出時可隨圖提供給本公司
